ポリアリレート繊維「ベクトラン」製ロープ
エースライン（R）V
※エースラインは東京製綱繊維ロープ株式会社の登録商標です。
エースライン（R）Vとは・・・
エースライン（R）Vは、株式会社クラレが開発した全芳香族ポリエステル（ポリアリレート）繊維「ベクトラン」と、他の繊維・樹脂とを組み合わせて作った東京製綱繊維ロープ株式会社の高強度、高弾性ロープです。エースライン（R）Vはワイヤロープとほぼ同一直径で、引張強さが同じように得られる有機繊維ロープです。
従来のアラミド繊維ロープとほぼ同等の強度、弾性率を有しています。
原糸の形状と物性
①形状
　　原糸ベクトランは、直径22μのフィラメントを数百本束ねてあります。
②物性（糸物性の比較）
項目 ベクトラン ナイロン テトロン ガラスE-HTS ワイヤ
引張強さ 330 84 102 245 200
（ｋｇ/㎟）
引張強さ 26 8.2 8.2 - -
（ｇ/D）
引張弾性率 7600 560 1400 7000 20000
（ｋｇ/㎟））
破断時伸び率 3.9 18.0 10.0 3.5 1.1
（％）
密度 1.41 1.14 1.38 2.55 7.86
（ｇ/㎠）
エースライン（R）Vの特徴
① 高強度、低伸度
引張強さはワイヤロープとほぼ同等です。破断時の伸び率は、構造によって異なりますが、高強力、低伸度構造の008B-B型では4～5％で、ワイヤロープと近い値が得られます。エースライン（R）Vはクリープ特性に優れています。
② 軽量、非自転
同じ太さのワイヤロープと比べ、約1/4の軽さで、ブレード構造（008B-B型等）の場合、ロープの回転はありません。但し、ベクトランの比重は1.41なので水に浮きません。
③ 耐摩性、耐候性がよい
標準構造（008B-B型）は、外層にポリエステル繊維等を施していますので耐摩性、耐候性に優れています。また、外層なしの構造でもロープにした場合は、ナイロンロープ並みの耐候性を有します。
エースライン（R)Vとワイヤロープ及びナイロンロープと性能比較
（※）引張強さ、破断時の伸びは実測値です。
項　　目 エースラインD12mmφ
008B-B		 ワイヤロープ12mmφ
６×２４G/O		 ナイロンロープ12mmφ
3打
引張強さ
（ｋｇ　ｆ）		 8450 7400 3540
破断時の伸び率
（％）		 3.9 4.3 52
弾性係数
（ｋｇｆ/㎟）		 2000　～　5000 4500 500以下
質　　量
（ｇ/ｍ）		 119 478 88.5

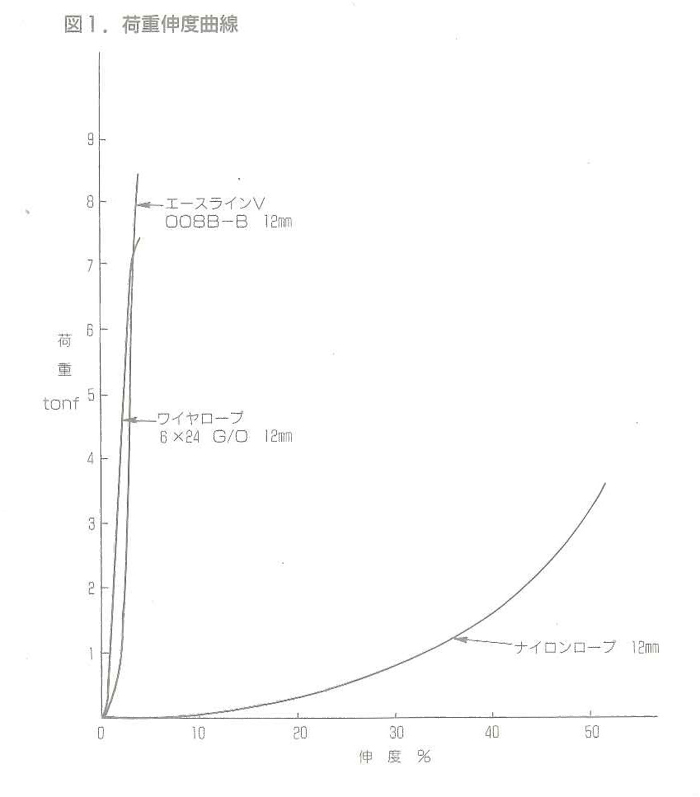

（図１）荷重伸度曲線
エースライン（R）Vの用途
①　　陸上用各種ロープ
②　　水産用各種ロープ
③　　船舶用ロープ
④　　水産及び陸上用網
エースライン（R）Vの種類・構造・規格　　その1

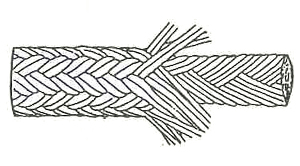

標準型
①　構造
形式 構造 材質 特性
008B-B 内層：ベクトラン繊維
外層：ポリエステル繊維		 ブレード標準型
非自転構造
②　規格
直径
（標準）		 内層・ベクトラン径 外層厚 芯断面積 質量 引張強さ
mmφ mmφ mm ㎟ ｇ/ｍ KN ｔｆ
5 4.0 0.5 7.56 22.7 12.3 1.25
6 5.0 0.5 11.3 33.8 19.3 1.97
7 5.8 0.6 15.1 42.7 26.3 2.68
8 6.5 0.75 18.9 54.5 32.5 3.31
9 7.4 0.85 24.6 70.0 41.0 4.18
10 8.3 0.9 30.3 85.9 49.4 5.04
11 8.8 1.15 35.9 102 59.3 6.05
12 9.8 1.15 43.5 119 69.6 7.10
14 11.6 1.25 56.7 156 90.9 9.27
16 13.1 1.5 71.9 194 112 11.4
18 15.2 1.5 98.3 257 142 14.5
20 16.7 1.75 121 312 170 17.3
22 18.2 2.0 144 369 202 20.6
24 19.7 2.25 170 435 236 24.1
26 21.7 2.25 204 513 287 29.3
28 22.7 2.75 227 574 322 32.8
30 24.3 3.0 272 673 353 36.0
（※）引張強さはアイスプライス時を示す。

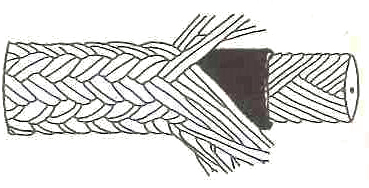

密着テープ型
①　構造
型式 構造 材質 特性
108B-TB 芯：キョーレックス繊維
内層：ベクトラン繊維
中層：密着テープ
外層：ポリエステル繊維		 非自転型
内外層一体構造
②　規格
直径
（標準）		 内層・ベクトラン径 外層厚 ベクトラン断面積 質量 引張強さ
mmφ mmφ mm ㎟ ｇ/ｍ KN ｔｆ
9 7.1 1.1 22.7 25.7 37.6 3.83
10 7.8 1.25 26.5 83.7 44.4 4.53
12 10.0 1.25 41.6 121 65.9 6.72
14 11.9 1.25 54.8 155 87.7 8.94
16 13.4 1.5 71.9 195 112 11.4
18 15.6 1.5 98.3 255 145 14.8
20 17.0 1.75 121 326 170 17.3
22 18.5 2.0 144 385 202 20.6
24 20.2 2.25 170 451 236 24.1
（※）引張強さはアイスプライス時を示す。
外層なしブレード型　Ⅰ

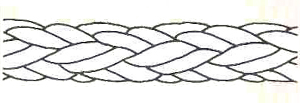

エイト型
①　構造
型式 構造 材質 特性
024B 外層なし
ベクトラン繊維		 ２×４
非自転構造
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
6 13.2 27.4 12.5 1.27
7 18.9 37.3 16.6 1.69
8 24.6 48.7 21.3 2.17
9 30.3 61.5 26.5 2.70
10 37.8 76.0 32.3 3.29
11 45.4 92.0 38.5 3.93
12 56.7 110 45.3 4.62
14 75.6 149 60.3 6.15
16 96.5 195 77.3 7.88
18 125 246 96.2 9.81
20 148 304 117 11.9
22 182 368 140 14.3
24 216 438 165 16.8
（※）引張強さはアイスプライス時を示す。
外層なしブレード型　Ⅱ
トエル型
①　構造
型式 構造 材質 特性
026B 外層なし
ベクトラン繊維		 2×6
非自転構造
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
9 36.9 61.0 31.5 3.21
10 45.4 75.5 38.2 3.90
11 53.9 91.5 45.7 4.66
12 65.2 109 53.7 5.48
14 79.4 140 71.6 7.30
16 102 183 91.8 9.36
18 128 232 115 11.7
20 162 286 139 14.2
22 196 346 166 16.9
24 230 412 195 19.9
26 272 484 227 23.1
28 318 560 260 26.5
30 363 645 295 30.1
32 408 730 333 34.0
34 454 825 373 38.0
36 522 925 415 42.3
38 567 1030 459 46.8
40 635 1145 505 51.5
42 704 1260 552 56.3
45 817 1450 629 64.1
50 970 1790 764 77.9
（※）引張強さはアイスプライス時を示しています。
