高強度・高弾性・超軽量
エースライン（R）V
※エースラインは東京製綱繊維ロープ株式会社の登録商標です。
エースライン（R）Vの種類・構造・規格　　その2
外層なし三つ打ち型

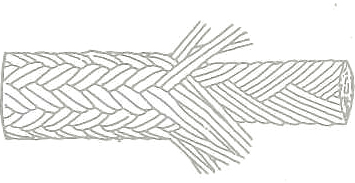

①　構造
型式 構造 材質 特性
O13L 外層なし
ベクトラン		 1×３
撚り構造
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
②　規格
直径 断面積 質量 引張強さ
mmφ ㎟ ｇ/ｍ KN ｔｆ
4 5.67 11.9 4.90 0.50
5 9.22 18.5 7.35 0.75
6 12.8 26.7 10.4 1.06
7 18.4 36.3 13.8 1.41
8 23.4 47.4 17.8 1.81
9 29.8 60.0 22.1 2.25
10 36.2 74.0 26.9 2.74
11 44.7 89.5 32.1 3.27
12 53.2 107 37.7 3.84
14 70.2 145 50.2 5.12
16 95.7 190 64.3 6.56
18 115 240 80.1 8.17
20 147 296 97.5 9.94
22 172 358 117 11.9
24 211 426 137 14.0
26 243 500 159 16.2
28 281 580 182 18.6
30 319 665 207 21.1
32 370 760 233 23.8
34 408 855 262 26.7
36 460 960 291 29.7
38 511 1070 322 32.8
40 574 1185 354 36.1
（※）引張強さはアイスプライス時を示す。
NK規格
ベクトランタフレ
外形 破断荷重 テトロン/ベクトランタフレ
（Ⅰ類A種）		 パイレン/ベクトランタフレ
（Ⅰ類B種）
質量
mmφ KN ｔｆ ｋｇ/200ｍ ｋｇ/200ｍ
10 35.9 3.66 17.1 13.7
12 50.3 5.14 24.6 19.8
14 67.1 6.84 33.5 26.9
16 86.0 8.77 43.8 35.2
18 107 10.9 55.4 44.5
20 130 13.3 68.4 55.0
22 155 15.9 82.8 66.5
24 183 18.6 98.5 79.1
26 212 21.6 116 92.9
28 243 24.8 134 108
30 277 28.2 154 124
32 312 31.8 175 141
35 369 37.6 209 168
40 473 48.2 274 220
45 588 60.0 346 278
50 716 73.0 428 344
55 854 87.2 517 416
60 1000 102 616 495
65 1170 119 722 681
70 1340 137 838 673
75 1520 155 962 773
80 1720 175 1090 879
85 1920 196 1240 992
90 2140 218 1390 1110
95 2360 241 1540 1240
100 2600 265 1710 1370
（※）引張強さはアイスプライス時を示す。
エースライン（R）Vの物性について
エースライン（R）Vについて、機械的性質、耐候性、曲げ疲労性等
機械的性質
①各種構造の一般特性試験
品名・型式 直径 引張強さ 破断時の伸び率
mm ｔｆ ％
エースラインV 008B-B 12 8.45 3.90
026B 12 5.75 8.90
024B 12 4.90 9.90
013L 12 4.10 14.7
②クリープ試験

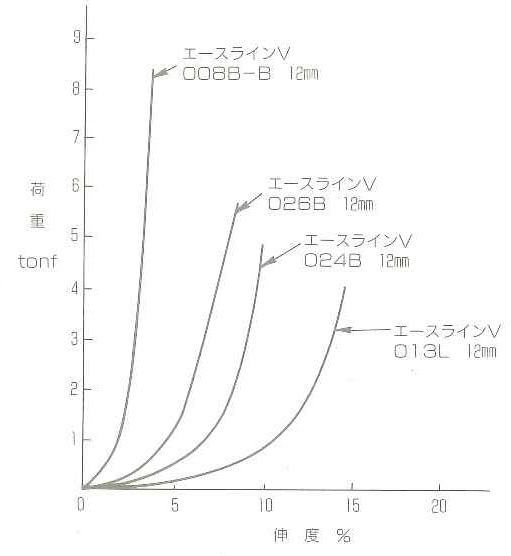

荷重伸度曲線
供　試　体
●エースラインV　026B　12mm
荷　　重
●ｓｆ　＝　10
試　験　結　果
●0.01H～168Hのクリープ　0.51％
　（0.01H～100Hのクリープ　0.50％
　（100H～168Hのクリープ　0.01％）
耐　候　性

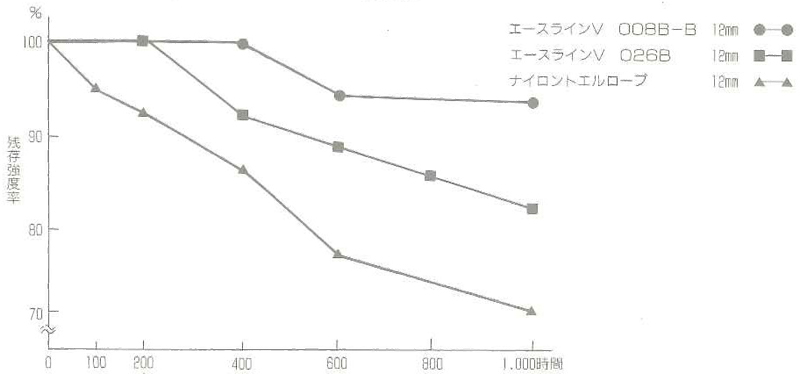

サンシャインウエザーメーターによる各種ロープの試験結果は下図の通り。供試体は、ナイロントエルロープ、エースラインＶ008Ｂ-Ｂ及び026Ｂの各12mmφを使用。
エースラインVの耐候性
熱的性質
　　体熱性（原糸データ）は下図の通り。

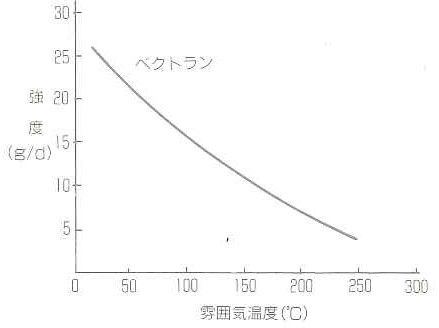

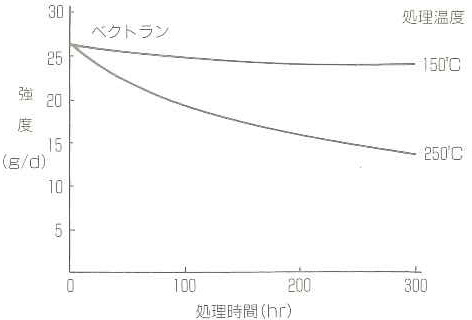

高温雰囲気下での強度 乾熱老化性（時間―強度）
　　※資料提供　株式会社クラレ
科学的性質
ベクトランの耐薬品性は、表１の通り。
表１．耐薬品性
薬品名 濃度 温度 時間 強力保持率（％）
（％） （℃） （ｈｒｓ） ベクトラン
<　酸　>
塩酸 10 70 1 96
10 70 10 93
硫酸 10 70 10 94
10 70 100 93
10 100 10 96
硝酸 10 70 1 95
10 70 10 95
10 70 100 92
リン酸 10 70 100 93
10 100 100 91
ぎ酸 90 20 100 96
90 70 100 93
酢酸 40 70 100 94
40 100 100 90
< アルカリ >
苛性ソーダ 10 20 100 97
10 70 20 66
10 70 40 37
10 70 60 32
<　溶剤　>
アセトン 100 20 100 93
ベンゼン 100 20 100 97
100 70 100 95
四塩化炭素 100 20 100 96
エーテル 100 20 100 98
酢エチ 100 20 100 98
メタノール 100 20 100 96
バークレン 100 20 100 95
ホルマリン 37 20 100 96
エチレングリコール 50 100 10 92
50 100 100 79
※　試料提供　株式会社クラレ
エースライン（Ｒ）Ｄの端末処理方法（加工方法）

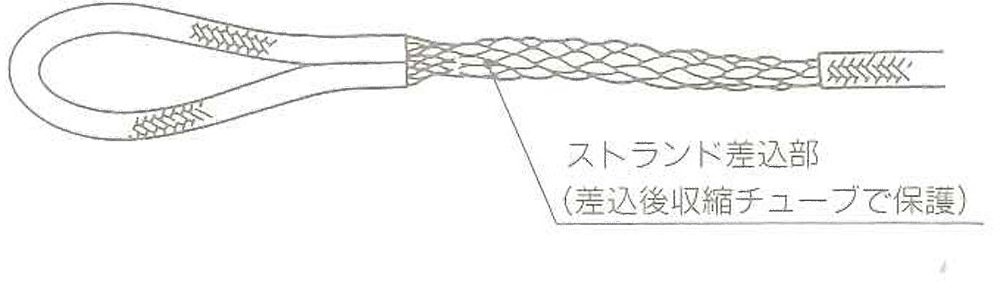

アイスプライス加工法

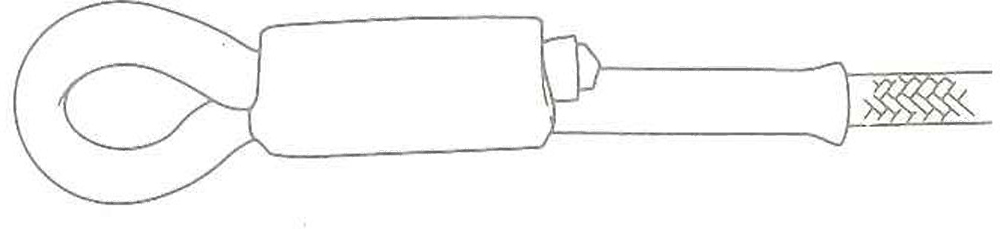

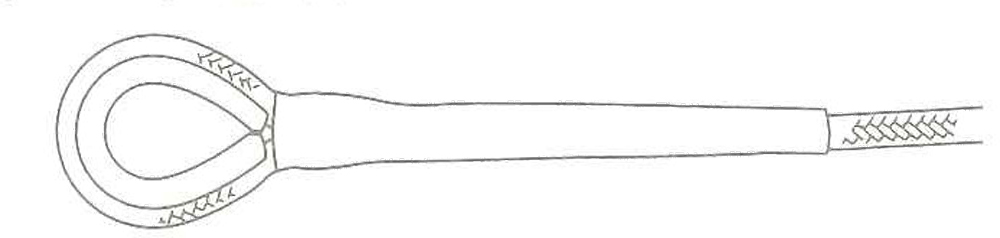

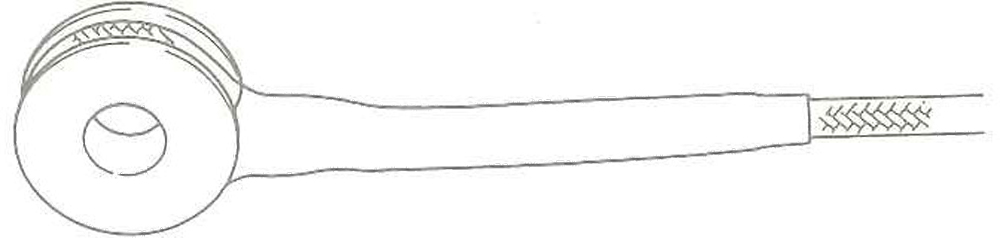

編込み部保護前の状態 鉄製シンブル付き ナイロンシンブル付き
外層無しブレード型アイスプライス加工法 パイプロック加工法

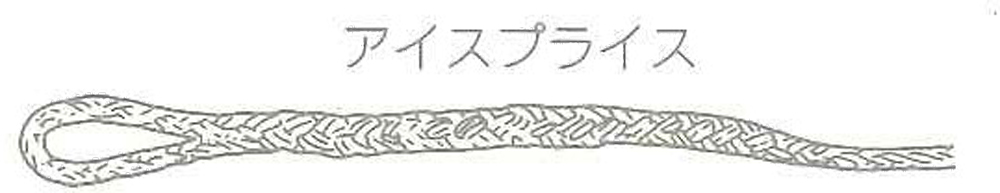

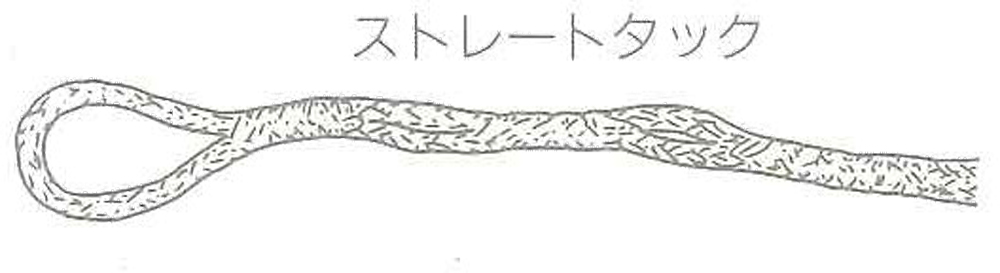

アイスプライス ストレートタック
